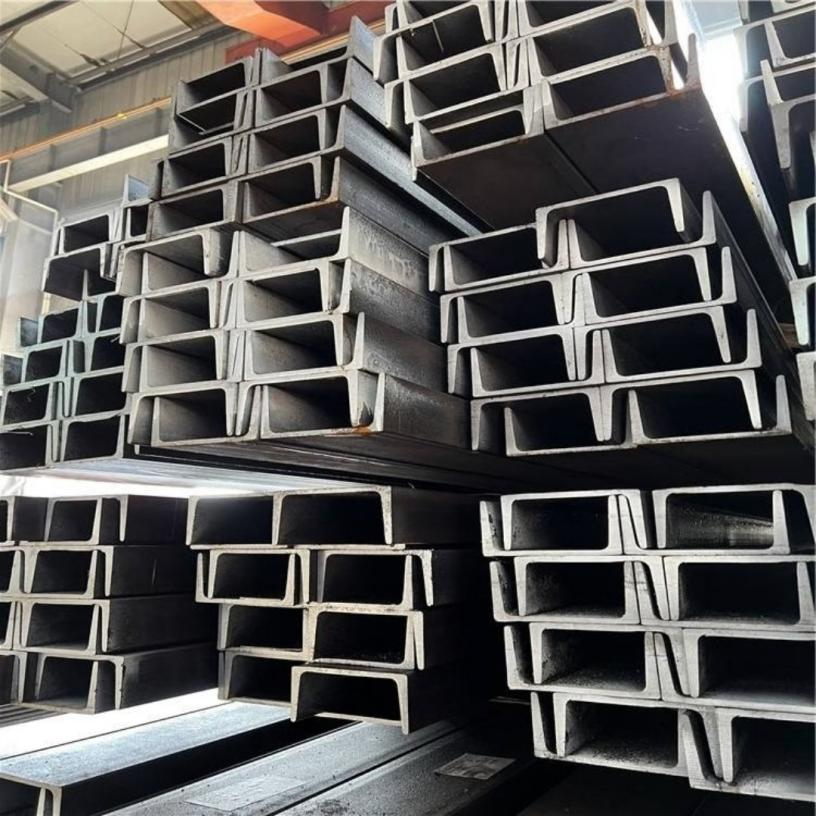

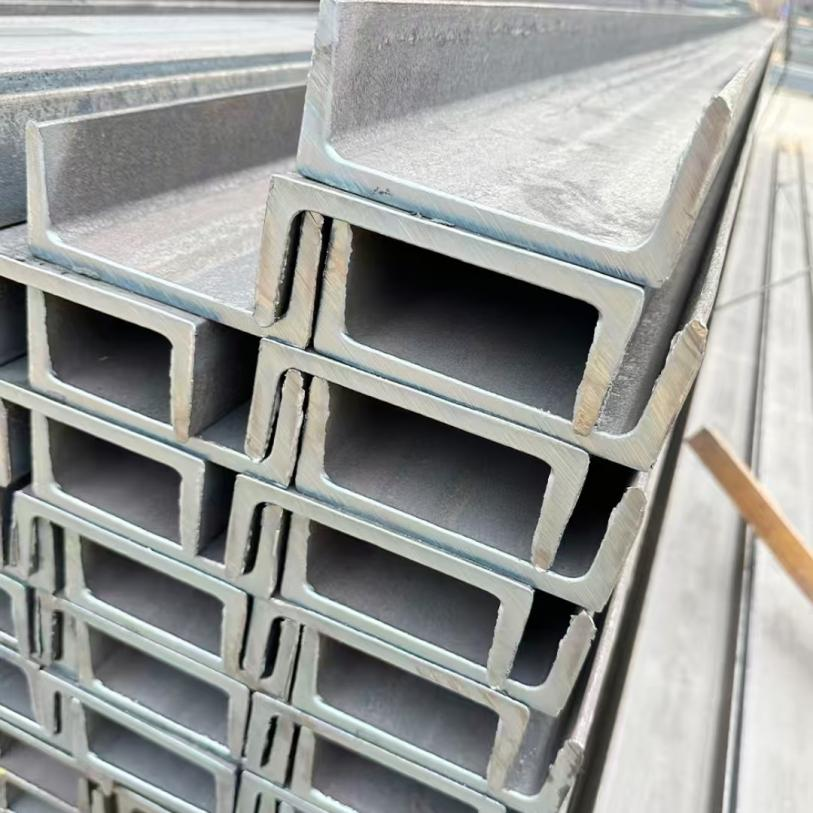

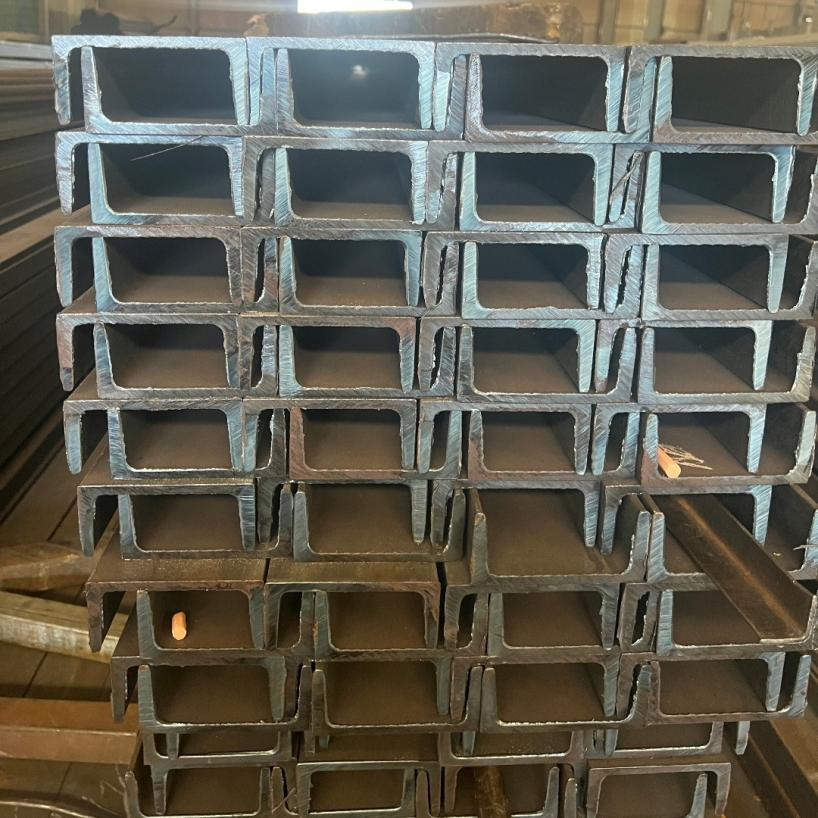

El acero de canal es un tipo de acero estructural largo con sección transversal cóncava, un acero de sección laminado en caliente clásico ampliamente aplicado en la construcción de ingeniería y la fabricación mecánica. Se compone principalmente de acero estructural al carbono de alta calidad y acero estructural de alta resistencia de baja aleación, procesado por laminación en caliente como proceso principal, con las características de distribución razonable de la tensión de sección, excelente capacidad de carga y buena procesabilidad. Se divide en canal de acero laminado en caliente y canal de acero conformado en frío de acuerdo con el proceso de fabricación, y se puede personalizar con diferentes especificaciones para satisfacer las diversas necesidades de los distintos escenarios industriales.
Características principales
- Excelente capacidad de carga estructural: El diseño cóncavo de la sección transversal permite una tensión uniforme en el alma y el ala, con una fuerte resistencia a la flexión y a la presión, adecuada para soportar componentes estructurales.
- Procesabilidad superior: Fácil de realizar soldadura, corte, perforación, doblado y otras operaciones de procesamiento, y las juntas procesadas tienen alta estabilidad y firmeza.
- Buenas propiedades mecánicas: Mantiene un alto límite elástico y de tracción a temperatura ambiente, con una tenacidad y ductilidad moderadas, y sin deformaciones evidentes bajo carga normal.
- Alta precisión dimensional: El proceso de precisión de laminado en caliente/conformado en frío garantiza la consistencia del tamaño de la sección, una tolerancia pequeña y una buena rectitud del producto acabado.
- Rentabilidad: Adopta acero al carbono común/acero de baja aleación como materia prima, con bajo coste de producción y alto rendimiento, adecuado para aplicaciones de ingeniería a gran escala.
- Rendimiento personalizable: Puede procesarse mediante galvanizado, pintura, granallado y otros tratamientos superficiales para mejorar la resistencia a la corrosión y adaptarse a diferentes entornos de trabajo.
Producción y tipos
- Procesos de fabricación: Laminado en caliente (el proceso principal para el acero canal estándar) para el acero canal laminado en caliente; perfilado + soldadura de alta frecuencia para el acero canal conformado en frío.
- Formas del producto: Acero canal laminado en caliente (serie ordinaria y ligera), acero canal conformado en frío; disponible con longitud fija, longitud aleatoria y corte personalizado según los requisitos del cliente.
- Tratamientos superficiales: Superficie natural laminada en caliente, galvanizado en caliente, electrogalvanizado, pintura epoxi, granallado y desoxidación (Ra ≤ 3μm para uso estructural general).
Composición química
| Elemento | Contenido (fracción de masa) |
| Carbono (C) | ≤ 0,29% |
| Silicio (Si) | 0.17% – 0.50% |
| Manganeso (Mn) | 0.50% – 1.60% |
| Fósforo (P) | ≤ 0,045% |
| Azufre (S) | ≤ 0,045% |
| Cobre (Cu) | ≤ 0,30% (Opcional, para tipo intemperie) |
| Hierro (Fe) | Saldo |
Especificaciones dimensionales y tolerancias
| Parámetro | Canal de acero laminado en caliente | Canal de acero conformado en frío | Tolerancia |
| Sección Altura (h) | 50-400 mm (personalizable) | 20-300 mm (personalizable) | ±1,0% de la altura nominal |
| Anchura de la brida (b) | 37-140 mm (altura coincidente) | 20-150 mm (altura coincidente) | ±1,5% de la anchura nominal |
| Espesor de banda (d) | 4,5-16 mm (altura coincidente) | 1,5-10 mm (altura coincidente) | ±10% del espesor nominal |
| Longitud | 6m/9m/12m (longitud fija) | 3m-12m (longitud fija) | Personalizable, grado de flexión total ≤0,30% de la longitud total. |
| Rectitud | – | – | ≤3mm por metro de longitud |
Propiedades mecánicas
| Propiedad | Valor típico |
| Límite elástico (ReL/Rp0,2) | ≥ 235MPa - 355MPa (Depende del grado del material) |
| Resistencia a la tracción (Rm) | 375MPa - 550MPa (Depende del grado del material) |
| Alargamiento tras fractura (A50mm) | ≥ 20% - 26% (Depende del grado del material) |
| Rendimiento de flexión | Prueba de flexión a 180°, sin grietas ni deformaciones |
| Resistencia al impacto (Akv, 20℃) | ≥ 30J (Depende del grado del material) |
| Soldabilidad | Excelente, apto para diversos procesos de soldadura |
Normas aplicables
- Canal de acero laminado en caliente: Chino GB/T 706-2016, Japonés JIS G3192, Americano ASTM A36/ASTM A572, Europeo EN 10034
- Canal de acero conformado en frío: Chino GB/T 6725, Japonés JIS G3350, Americano ASTM A1003, Europeo EN 10219
