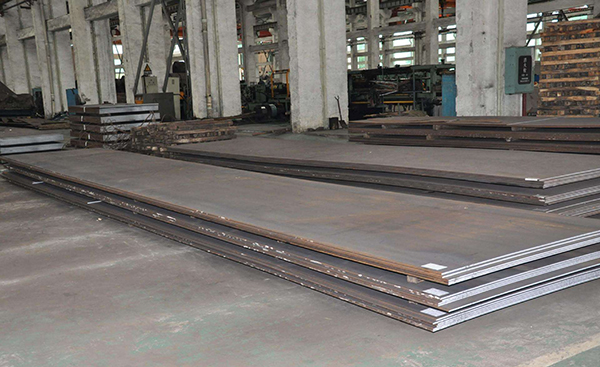

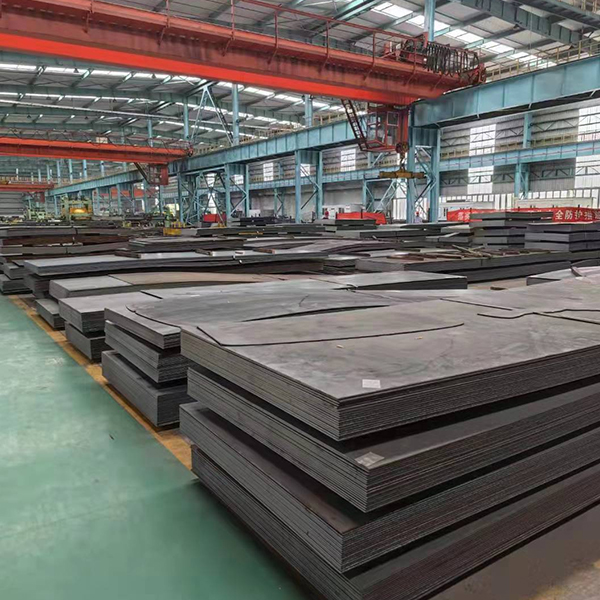

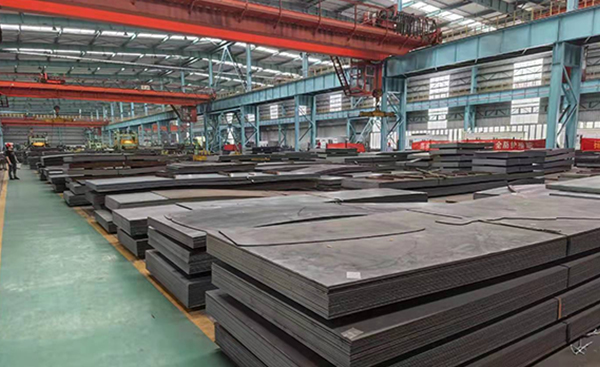

El Q235 es un acero estructural al carbono muy utilizado en China, especificado por la norma nacional GB/T 700-2006. La designación "Q" significa límite elástico, y "235" se refiere a su límite elástico mínimo de 235 MPa (para espesor ≤ 16 mm). También se conoce como acero dulce o chapa de acero común, con excelente capacidad de soldadura, capacidad de conformado y rentabilidad, lo que lo convierte en el material más común en construcción, maquinaria e ingeniería general. Es equivalente a ASTM A36 (EE.UU.) y S235JR (Europa) en las normas internacionales.
- Clasificación (grados de calidad)
El Q235 se divide en cuatro grados de calidad en función de su composición química y su resistencia al impacto, con una pureza y una tenacidad crecientes de la A a la D:
- Q235A: No requiere ensayo de impacto; mayor contenido de S; adecuado para estructuras estáticas no críticas.
- Q235B: Ensayo de impacto a 20°C (≥27 J); el más utilizado para aplicaciones estructurales generales.
- Q235C: Ensayo de impacto a 0°C (≥27 J); menor contenido de S/P; para ambientes fríos.
- Q235D: Ensayo de impacto a -20°C (≥27 J); menor contenido de S/P; para frío extremo y estructuras críticas.
- Características principales
- Composición química: Bajo contenido en carbono (≤22%), Mn moderado, bajo S/P; buena soldabilidad y mecanizabilidad.
- Propiedades mecánicas: Resistencia y ductilidad equilibradas; el límite elástico disminuye al aumentar el espesor.
- Propiedades físicas: Alta densidad, módulo elástico estándar y buena conductividad térmica.
- Procesamiento: Fácil de cortar, doblar, soldar y mecanizar; apto para laminado en caliente y conformado en frío.
- Principales aplicaciones
- Construcción: Estructuras de acero, vigas, columnas, andamios, componentes de puentes.
- Maquinaria: Piezas generales, chasis, soportes, engranajes y recipientes a presión.
- Transportes: Bastidores de vehículos, cascos de barcos y componentes ferroviarios.
- Otros: Tuberías, tanques de almacenamiento y estructuras de ingeniería en general.
Composición química (fracción másica, ≤%)
| Grado |
C |
Si |
Mn |
P |
S |
| Q235A |
0.22 |
0.35 |
1.40 |
0.045 |
0.050 |
| Q235B |
0.20 |
0.35 |
1.40 |
0.045 |
0.045 |
| Q235C |
0.17 |
0.35 |
1.40 |
0.040 |
0.040 |
| Q235D |
0.17 |
0.35 |
1.40 |
0.035 |
0.035 |
Propiedades físicas (valores típicos)
| Propiedad |
Valor |
| Densidad |
7,85 g/cm³ |
| Módulo elástico (E) |
206 GPa |
| Relación de Poisson (ν) |
0.28 |
| Coeficiente de dilatación térmica |
12×10-⁶ /°C |
| Conductividad térmica |
50 W/(m-K) |
| Punto de fusión |
1420-1460°C |
| Resistividad eléctrica |
0,15 μΩ-m (20°C) |
Dimensiones (gama común)
| Parámetro |
Gama |
| Espesor |
1,5-100 mm |
| Anchura |
1000-2500 mm |
| Longitud |
2000-12000 mm |
| Tamaños estándar |
1220×2440 mm, 1500×6000 mm, 2000×6000 mm |
